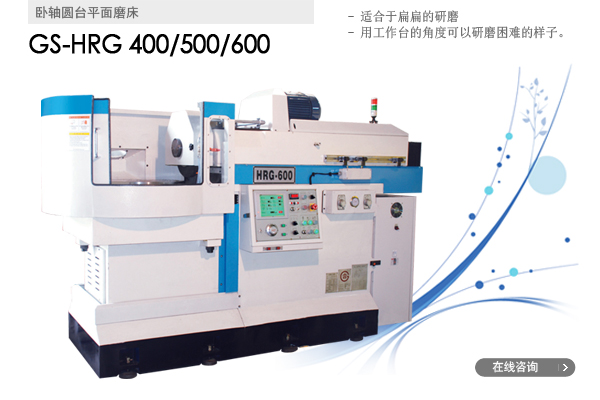

HOME > 产品信息 > GS-HRG 400/500/600 |
|
|
|
 |
| |
|
|
| 型 号 |
GS-HRG 400 |
GS-HRG 500 |
GS-HRG 600 |
| 容量 |
导内水回转容量 |
500 |
500 |
500 |
| 磁性卡盘直径 |
400 |
500 |
500 |
| 垂直距离 |
130 |
130 |
130 |
| 工作台 |
卡盘旋转 |
170 |
120 |
120 |
| 卡盘的倾角 |
· |
· |
· |
| 系统规格 |
工作台垂直移动 |
170 |
170 |
170 |
| 手动进给 |
0.01 |
0.01 |
0.01 |
| 自动进给 |
0.001~0.3 |
0.001~0.3 |
0.001~0.3 |
| 工作台垂直快速移动速度 |
300mm/min |
300mm/min |
300mm/min |
| 磨轮 |
砂轮尺寸 |
Ø305x5 xØ127 |
Ø405x50xØ203.2 |
Ø405x50xØ203.2 |
| 回转速度 |
1530 |
1530 |
1530 |
| 轮头 |
圆周速度 |
2161m/min |
1907m/min |
1907m/min |
| 轴头水平移动 |
350 |
350 |
350 |
| 移动速度 |
50~2000mm/min |
50~2000mm/min |
50~2000mm/min |
| 马达 |
砂轮 |
5.5kW 4P |
7.5kW 4P |
11kW 4P |
| 液压装置 |
1.5kW |
1.5kW |
1.5kW |
| 垂直移动 |
AC Servo 0.5kW |
AC Servo 1.0kW |
AC Servo 1.0kW |
| 卡盘循环马达 |
1.5kW |
1.5kW |
1.5kW |
| 润滑(工作台) |
0.1kW |
0.1kW |
0.1kW |
| 润滑(RAM) |
0.1kW |
0.1kW |
0.1kW |
| 冷却液分离器 |
0.2kW |
0.2kW |
0.2kW |
| 磁性分离器 |
0.025kW |
0.025kW |
0.025kW |
| * 本公司随时在进行研究改进工作，规格和结构可能会变更，这时恕不另行通知 |
|
| |
|
| |
 |
工作台和工作台固定连接器 |
| |
工作台用油压和轴承制造，按照油压旋转，保持一致的密度和运作 |
|
工作台高低调节器 |
| |
工作台向上,向下和直接调节，用LM系统和伺服马达精密地操作 |
|
床身 |
| |
强烈的研磨是产品的特征，表面用油膜，所以它是非永久的而且非常耐用的. |
|
主轴 |
| |
主轴采用P4级滚动轴承支撑，按照重量和力量调节，旋转精度高。 |
|
Ram |
| |
它用油压汽缸操作, 是控制板的新概念技术 |
|
控制装置 |
| |
效率高而且很方便 |
|
修整器 |
| |
操作很方便，是因为它安装轴承，用油压系统操作 |
|
| |
|
|
|
